rangkain langsung motor 3 fasa & wiring star delta

Di atas adalah gambar rangkaian Listrik Industri yang pernah di ajarin pada saya waktu di sekolah,Gambar di atas terdiri dari 2 macam,Yaitu:

• Rangkaian Langsung Motor 3 fasa

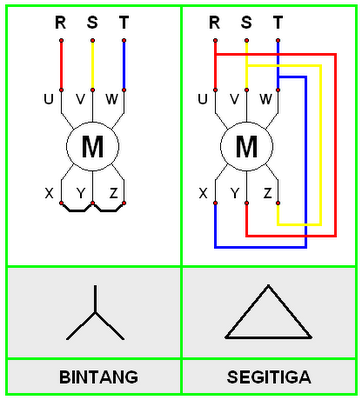

• Wiring Star Delta 1=>5

Dan bahan/alat yang di butuhkan adalah sebagai beriku:

1. MCB
2. OL (Over Load)
3. Push Button NC/Off
4. Push Button NO/On
5. Kontaktor
6. Lampu Hijau
7. Lampu Merah
8. Lampu Kuning

Cara kerja dari Rangkaian Langsung Motor 3 fasa,Yaitu:

• Jika tombol MCB di nyalakan maka aliran Listrik akan mengalir menuju push button NO/On,Jikan push button NO/On di tekan maka alirang Listrik akan mengalir menuju ke motor dan langsung menuju kontaktor dan kontaktor akan menutup jika push button NO/On berhenti di tekan maka motor akan tetap berjalan karena kontaktor dalam keadaan tertutup,Maka lampu over load akan menyala karena push button NO/On di tekan dan aliran listrik mengalir ke kontaktor dan menyalakan lampu ready ,Jika push button NC/Off di tekan maka secara otomatiskontaktor akan terbuka dan lampu over load dan ready akan mati,karena listrik secara otomatis akan berhenti di MCB.

Semoga bermanfaat bagi anda #terbaik
